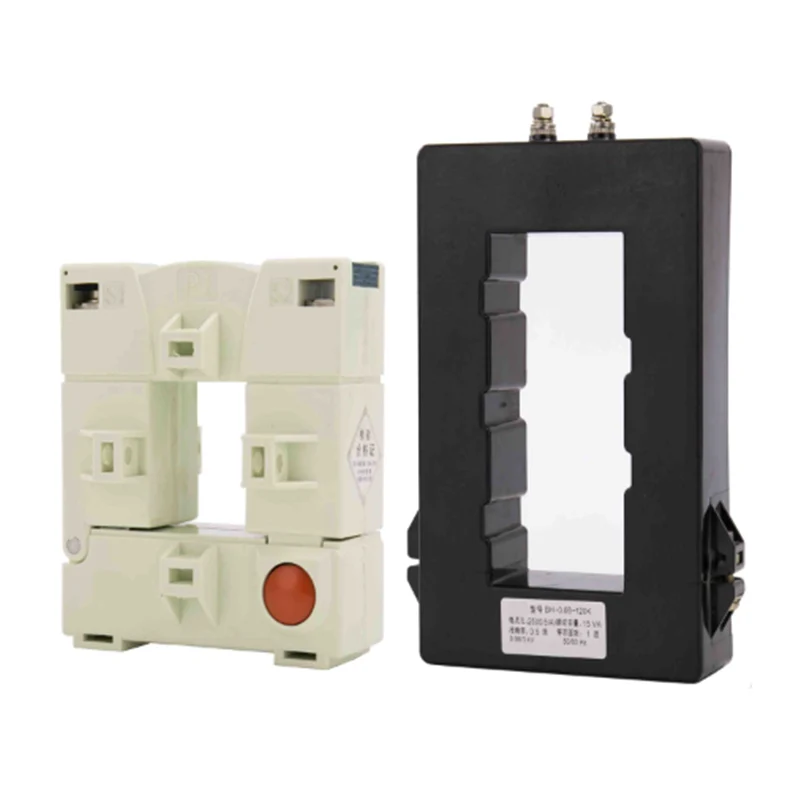

BH- 0.66 seriyası K cərəyan transformatorları

BH- 0.66 seriyası K cari transformatorları CT-nin split-nüvəli növüdür. Əsasən kabel və ya avtobus çubuğu tətbiqləri və cari ölçmə və monitorinq üçün istifadə olunur. Split Core Dizaynı, qapısının bağlanması və bağlanmadığı, quraşdırılmasına və bağlanmasına imkan verir. Qeyd: Xahiş edirəm, CT qurğusu zamanı açıq dövrə gətirilən ikinci dərəcəli dolama, CT-nin, həmçinin şəxsi xəsarət və qəzalara zərər verməmək üçün açıq-aşkar ikinci dərəcəli sarsıntı qəti qadağandır.

Sorğu göndərin

Məhsul təsviri

BH- 0.66 seriyası K Cari transformatorlar Açıq tipli tipli transformator və əsasən cərəyanın ölçülməsi və monitorinqi kimi istifadə olunan və enerji təchizatı vəziyyətində toplanmış kabel və ya avtobus çubuğunda istifadə olunur.

Qeyd: Mövcud transformatorun məclisi, cari transformatora zərər verməmək və avadanlıq və ya fərdi zədə qəzasından qaçmaq üçün iki açıqlığı qadağan edir.

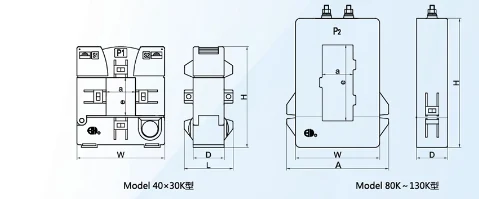

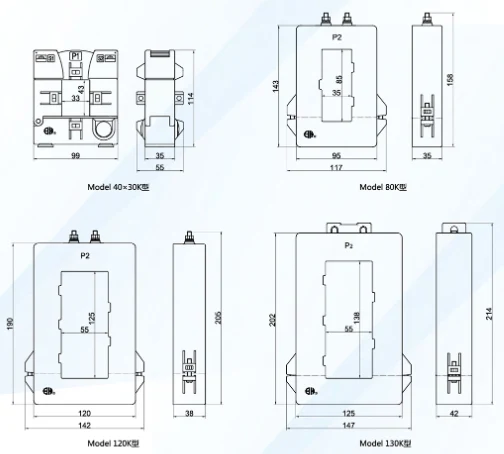

Xüsusiyyətlər və ölçülər

Model	Kontur ölçüsü (mm)						Pəncərə ölçüsü (mm)
Model	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80K	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130kk	147	125	202	214	42		55	138

Diaqoq

Texniki parametrlər

Model		40x30k	80K	120k	130kk
Dəqiqlik		0.5 1	0.5 1 2	0.5 1	0.5 1
İlkin cərəyan / ikincili Cari (a)		(Va) qiymətləndirilmiş yük (va)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Deperture seçimi

Bölmə (m㎡) Birinci əsas məftillər		16	25	35	50	70	95	120	150	185	240
1corecess	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1corecess	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2 enores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2 enores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3 + 1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3 + 1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723

Qaynar Teqlər: BH- 0.66 seriyası K cərəyan transformatorları
