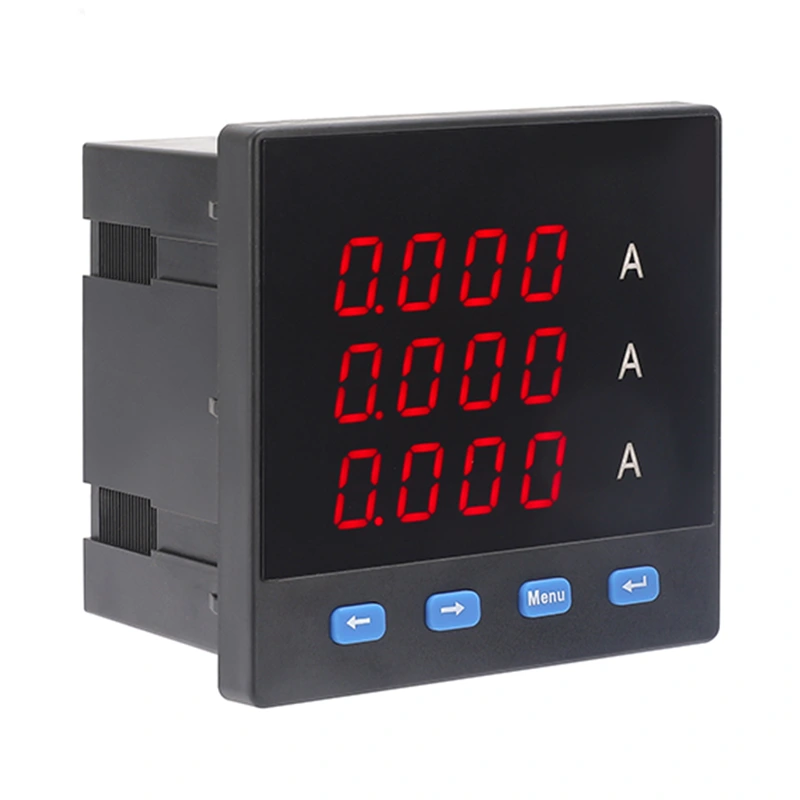

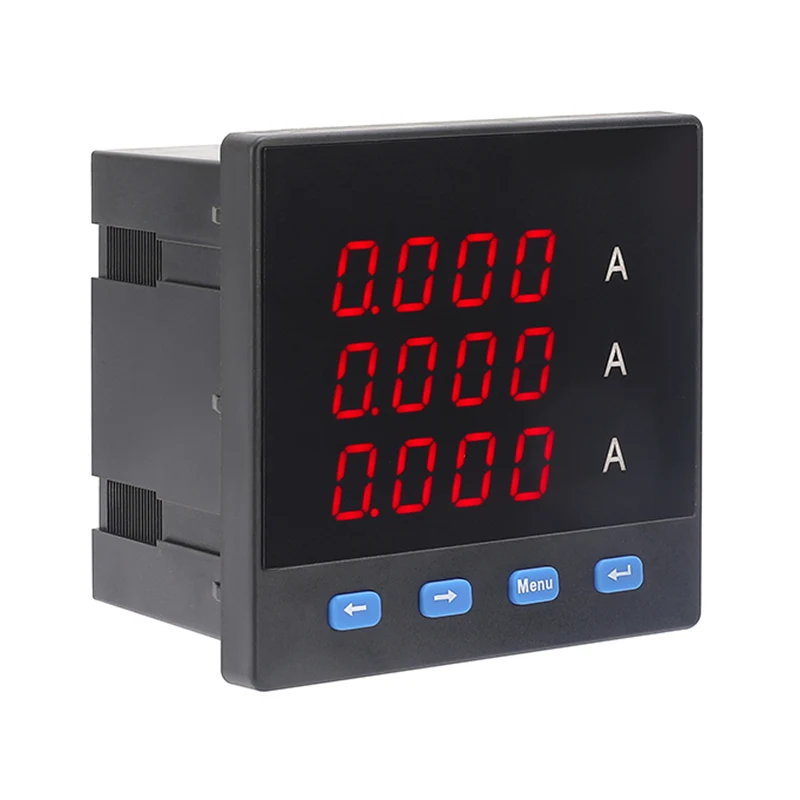

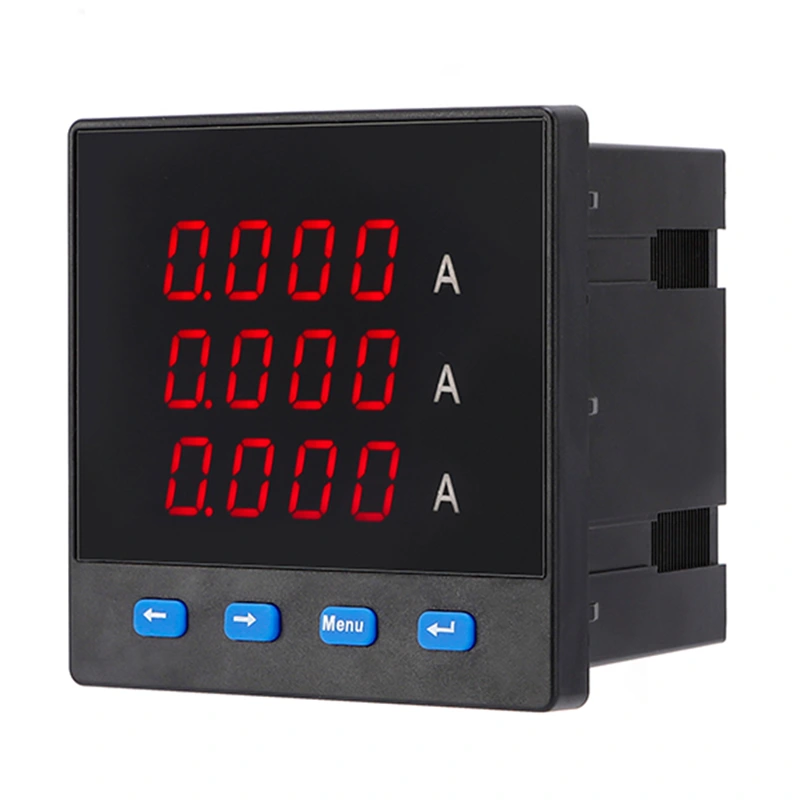

Üç fazalı ammetr

Üç fazalı eklementlər üç fazalı elektrik sistemlərində elektrik cərəyanlarını dəqiq ölçmək və izləmək üçün vacib vasitələrdir. Hər bir mərhələdə cari axının dəqiq oxunuşlarını təmin etmək üçün bu sayğaclar sənaye və ticarət elektrik sistemlərinin səmərəli və təhlükəsiz işləməsini təmin etməkdə həlledici rol oynayır.

Kontur və montaj ölçüləri

Cədvəl Quraşdırma Ölçüsü (mm)

Ümumi texniki məlumatlar

1. İş enerji təchizatı: AC220V ± 10% 50 / 60Hz

2. Güc istehlakı: <1.5w

3. Dəqiqlik: RMS ölçülməsi 0.5% sinif

4. İş mühiti: -10 ° C ~ 50 ° C

5. Saxlama mühiti: -20 ° C ~ 75 ° C

6. İzolyasiya:> 5 mω

Zəmin etmək

Ammeter ekran rejiminin təsviri

• Ekran dəyəri <10A, 3 onluq göstərildikdə, I.E .: X.xxx a

• 10A≤Display dəyəri <100a, 2 onluq göstərildikdə, I.E .: Xx.xx A

• 100A≤Display dəyəri <1000a, 1 onluq göstərilir, i.e .: xxx.x a

• 1000A≤Displayed dəyəri olduqda <10000A, onluq göstərilmir, i.e .: XXXX A

• Göstərilən Dəyişdirdikdə, KA Göstəricisi işıqlandırılır və ekran oxuyur: xx.xx ka

Voltmeter ekran rejiminin təsviri

• Ekran dəyəri <1kv, 1 onluq göstərilir, i.e.: Xxx.x v

• 1KV≤Display dəyəri <10KV, onluq göstərilmir, i.e.: XXXX V

• 10kv≤Display dəyəri <100kv, KA Göstərici işıqlandırır və ekran oxuyur: xx.xx kv

• 100kv≤Displayed dəyəri <1000kv, KA Göstəricisi işıqlandırır və ekran oxuyur: xxx.x kv

• Göstərilən Dəyişdirin1000KV göstərildikdə, KA Göstəricisi işıqlanır və ekran oxuyur: xxxx kv

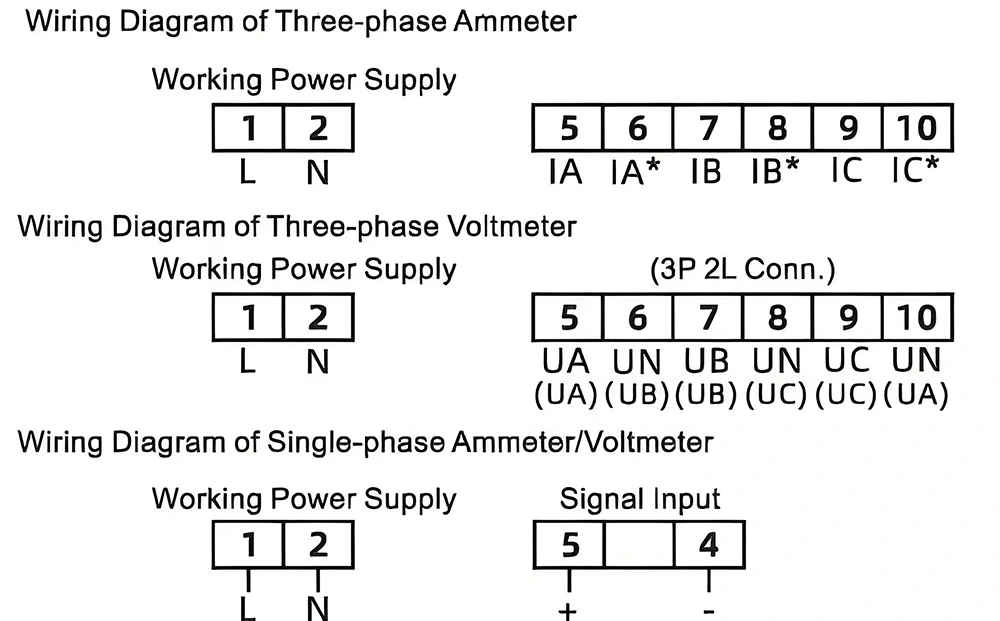

Məftil diaqramları

Məhsul təfərrüatları
