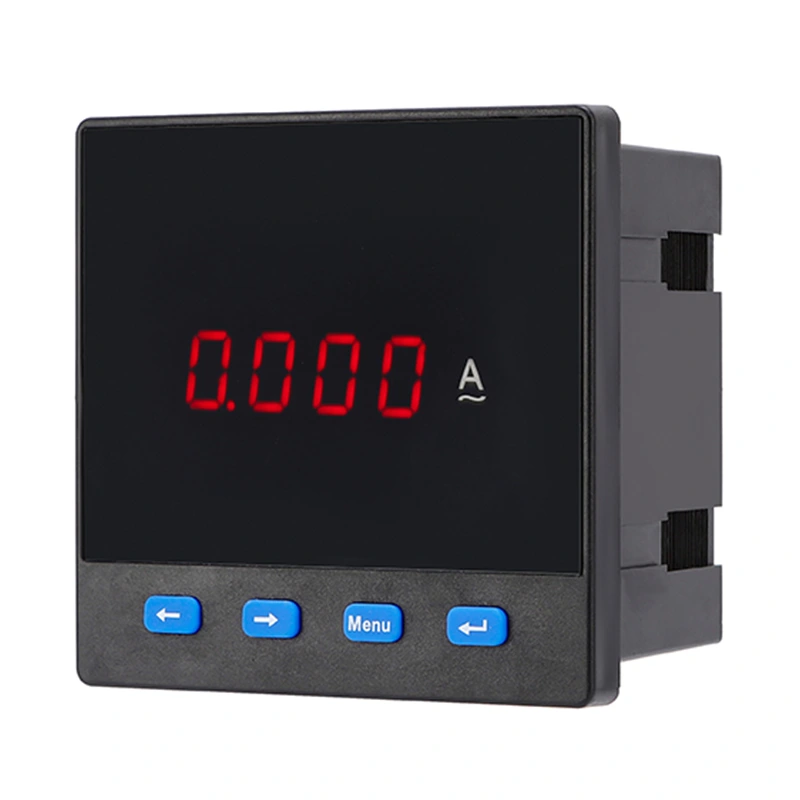

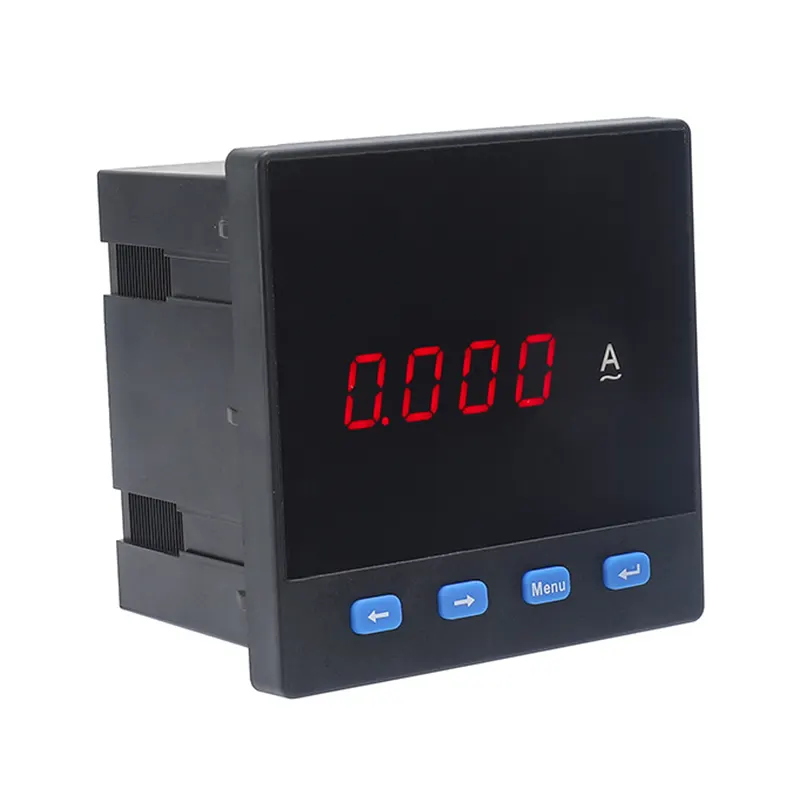

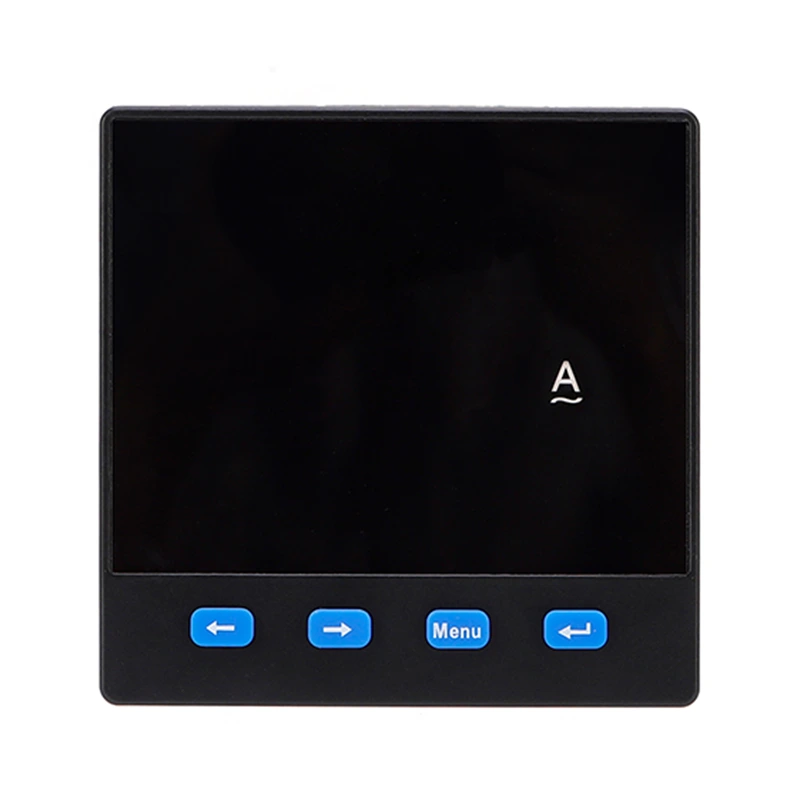

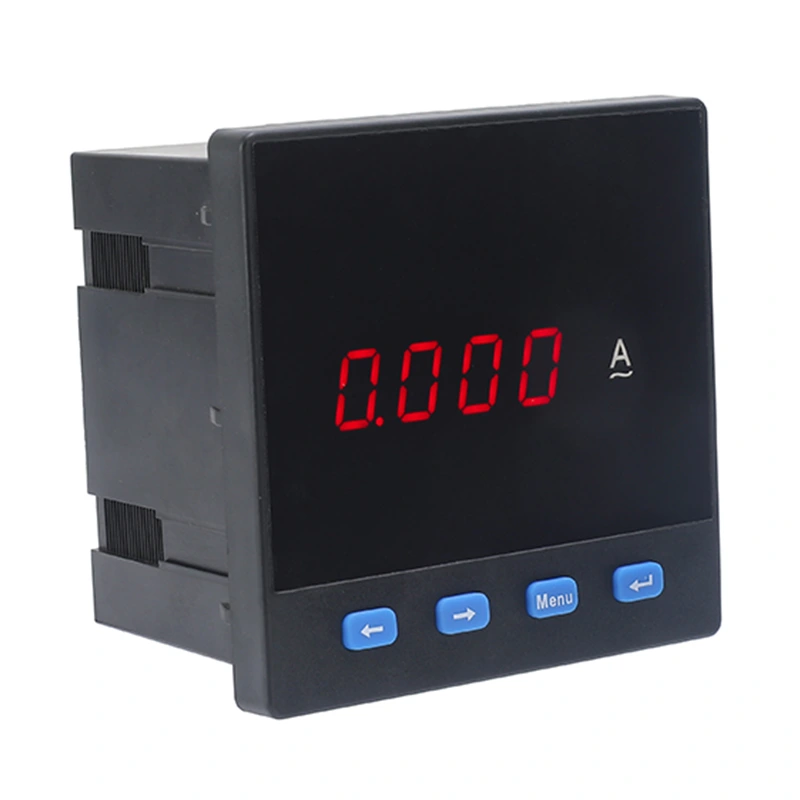

Tək fazalı ammetr

Tək fazalı ammeter, bir fazalı dövrədə elektrik cərəyanı ölçmək üçün hazırlanmış dəqiq bir alətdir. Elektrik enerjisinin axını izləmək və nəzarət etmək üçün müxtəlif sənaye və kommersiya tətbiqlərində geniş istifadə olunur. Kompakt dizaynı və yüksək dəqiqliyi ilə tək fazalı ammeter səmərəli güc idarəetməsi üçün etibarlı və real vaxt ölçmələri təmin edir.

Kontur və montaj ölçüləri

Cədvəl Quraşdırma Ölçüsü (mm)

Ümumi texniki məlumatlar

1. İş enerji təchizatı: AC220V ± 10% 50 / 60Hz

2. Güc istehlakı: <1.5w

3. Dəqiqlik: RMS ölçülməsi 0.5% sinif

4. İş mühiti: -10 ° C ~ 50 ° C

5. Saxlama mühiti: -20 ° C ~ 75 ° C

6. İzolyasiya:> 5 mω

Zəmin etmək

Ammeter ekran rejiminin təsviri

 Ekran dəyəri <10A, 3 onluq göstərilmişdir, I.E.: X.xxx a

 10A≤Display dəyəri <100A, 2 onluqlar göstərilir, i.e .: xx.xx a

 1000a, 1-i, 1 onluğa, I.E.H.E.

 1000A≤Displayed dəyəri <10000A, onluq göstərilmir, i.e .: XXXX A

 KAP-in göstəricisi, KA Göstəricisi işıqlandırdığı və ekranda oxuyanlar: xx.xx ka

Voltmeter ekran rejiminin təsviri

 Ekran dəyəri <1kv, 1 onluq, i.e.: Xxx.x v

 1Kv≤Display dəyəri <10KV, onluq yoxdur, i.e.: XXXX V

 10KV≤Display dəyəri <100kv, KA Göstəricisi işıqlandırır və ekran oxuyur: xx.xx kv

 100KV≤Displayed dəyəri <1000kv, KA Göstəricisi işıqlandırır və ekranda oxuyur: xxx.x kv

 Dəyişdirilmiş Value≥1000KV, KA Göstəricisi işıqlandırır və ekran oxunur: XXXX KV

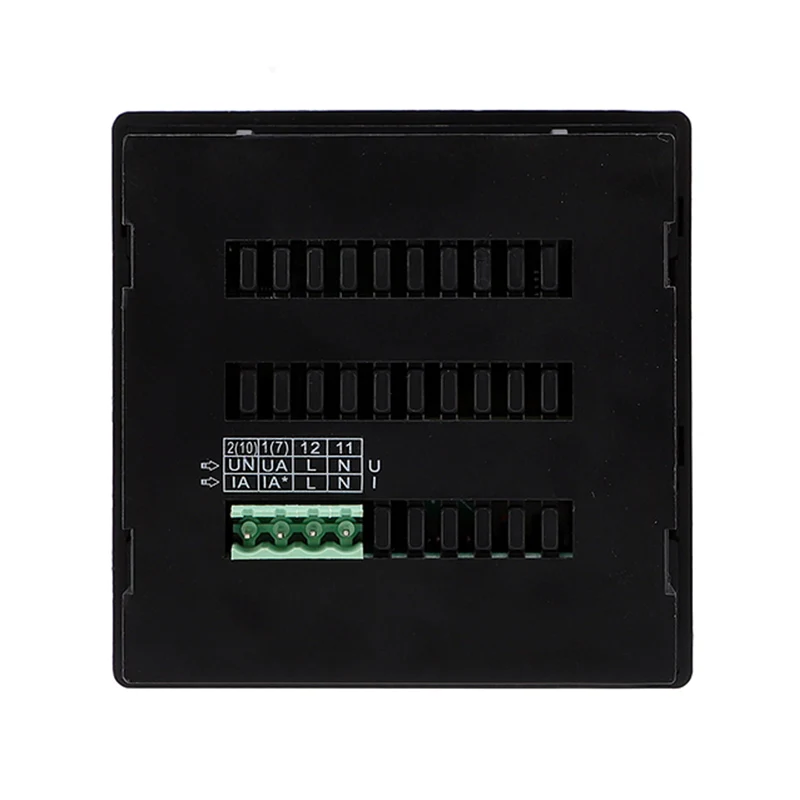

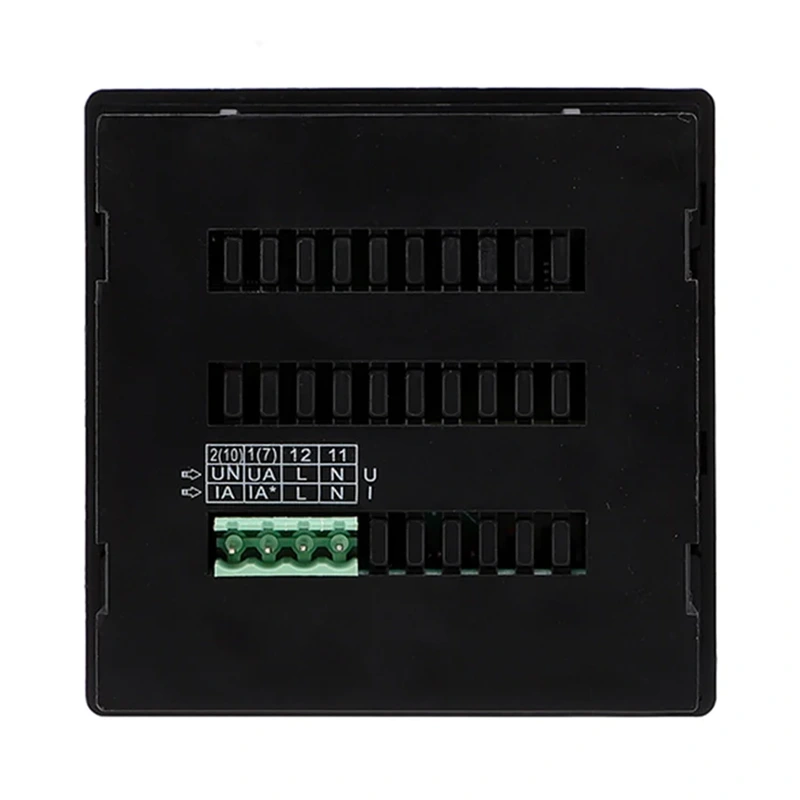

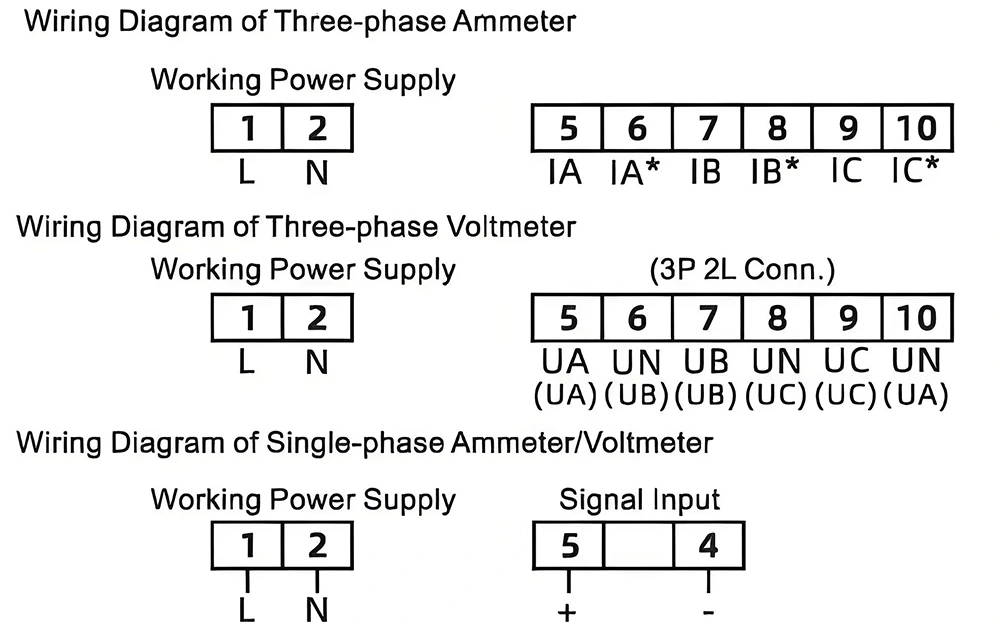

Məftil diaqramları

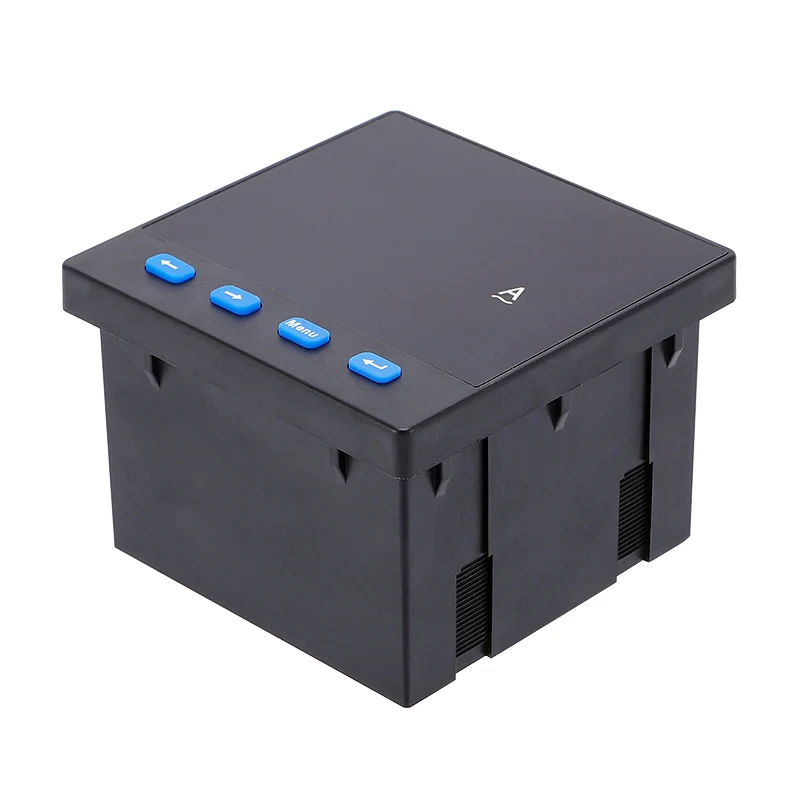

Məhsul təfərrüatları
